เครื่องตัดเลเซอร์ทางเดินแสงอย่างต่อเนื่อง, วายเอ็ม -1218

คุณลักษณะของเครื่องตัดเลเซอร์ทางเดินแสงอย่างต่อเนื่อง
1. เครื่องตัดเลเซอร์ ซีเอ็นซี วายเอ็ม-1218 ถูกออกแบบบนหลักการของแสงอย่างต่อเนื่อง กำลังเลเซอร์จะไม่ได้รับผลกระทบจากระยะทางของเส้นทางแสง ซึ่งทำให้มั่นใจถึงสมดุลและความสอดคล้องของการตัด นอกจากนี้ยังสะดวกในการโฟกัสและการบำรุงรักษา มันมีแบริ่งการเลื่อนแกน เอ็กซ์วาย
2. เครื่องตัดเลเซอร์จะกำหนดค่า เครื่องกำเนิดไฟฟ้าเลเซอร์คาร์บอนไดออกไซด์ไหลตามแนวแกนที่มีคุณภาพสูง ลำแสงเลเซอร์จากเครื่องกำเนิดไฟฟ้าเลเซอร์มุ่งเน้นไปที่หัวตัดหลังจากการส่งและการรักษาระบบเส้นทางแสง จากนั้นการตัดเลเซอร์จะทำได้ด้วยก๊าซโดยระบบซีเอ็นซี เครื่องเสริม ได้แก่ เครื่องทำความเย็น-น้ำอุ่น ที่แม่นยำ คอมเพรสเซอร์อากาศปราศจากน้ำมัน, หน่วยการทำความเย็นและการกรองของการจัดหาก๊าซ, อุปกรณ์ดูดฝุ่น, เครื่องควบคุมแรงดันไฟฟ้าอัตโนมัติพลังงานเฟสสาม ฯลฯ
3. ซอฟแวร์การควบคุมของเครื่องเลเซอร์นี้สามารถเขียนโปรแกรมอัตโนมัติ รูปแบบที่เหมาะสมที่สุดของCAD / CAM บนระบบปฏิบัติการ Windows และสามารถระบุ DWG และ DXF ผู้ใช้ยังสามารถสร้างฐานข้อมูลการทำงานการตัดเลเซอร์ของตัวเองของพวกเขา และเลือกโปรแกรมการทำงานที่เหมาะสมจากมันโดยตรงในกรณีที่จำเป็น

4. ส่วนเคย์ของเครื่องตัดจะถูกนำเข้ามาจากต่างประเทศหรือถูกผลิตโดยเทคโนโลยีขั้นสูงที่นำเสนอ ทำให้มั่นใจถึงประสิทธิภาพทางเทคนิคที่มีเสถียรภาพ ชิ้นส่วนหลัก ได้แก่ ฮาร์ดแวร์ขอระบบงซีเอ็นซี, แท่งสกรูลูกปืนตลับ, ระบบขับเคลื่อนของการนำทางเชิงเส้น, ไดรฟ์เซอร์โว เอซี ดิจิตอล, โพรงสะท้อนกำเนิดเลเซอร์, เลนส์
5. ที่นี่แสดงปั๊มสูญญากาศรากและปั๊มสุญญากาศแบบใบพัดหมุนเช่นเดียวกับระบบอากาศสูญญากาศและหน่วยนิวเมติก
6. เครื่องกำเนิดเลเซอร์คาร์บอนไดออกไซด์ไหลตามแกนอย่างรวดเร็วกำลังสูงถูกผลิตโดยเทคโนโลยีขั้นสูงที่นำเสนอ

1. เครื่องตัดเลเซอร์ควบคุมแบบดิจิตอล วายเอ็ม-1218 ถูกออกแบบบนหลักการของแสงอย่างต่อเนื่อง กำลังของมันจะไม่ได้รับผลกระทบจากเส้นทางของแสง ซึ่งทำให้มั่นใจได้ว่าการตัดสม่ำเสมอกันและเท่ากัน มันสะดวกในการโฟกัสและการบำรุงรักษาที่โครงร่างเชื่อมสมบูรณ์ ซึ่งเข้มงวด, มีเสถียรภาพและโครงไม่แตก มันมีการแบกเลื่อนข้ามฝั่ง
2. มันมีแกนสกรูบอลและรางนำทางเชิงเส้นที่มีความแม่นยำ เครื่องที่ถูกต้องและรวดเร็วสามารถใช้งานได้สูงสุด 10 เมตร / นาที มีค่าเบี่ยงเบนตำแหน่งภายใน± 0.05มม. / ม. และค่าเบี่ยงเบนตำแหน่งซ้ำ± 0.03มม.
3.ระบบ ซีเอ็นซี พีเอ8000เอ็นที ระบบอัตโนมัติพลังงานเยอรมนี มีประสิทธิภาพและสามารถปรับกำลังเลเซอร์ได้ แกน แซด สามารถปรับระยะห่างกับชิ้นงานโดยอัตโนมัติ นอกจากนี้ยังมีฟังก์ชั่นเช่น การกระชับ, การทดแทนที่ชัดเจน, การทดแทนข้อผิดพลาดสนามสกรู, การทดแทนการตัด
4. แกน เอ็กซ์, วาย, แซด จะขับเคลื่อนด้วยมอเตอร์เซอร์โว เอซี พานาโซนิค ซึ่งมีประสิทธิภาพการทำงานแบบไดนามิกที่ดี, การตอบสนองอย่างรวดเร็ว และการบำรุงรักษาฟรี
5.มันถูกกำหนดค่าด้วยโปรแกรมอัตโนมัติ ซีเอดี / ซีเอเอ็ม และระบบการเพิ่มประสิทธิภาพโครงงานเช่นเดียวกับการเชื่อมต่อ ยูเอสบี
6. ระบบระบายอากาศสามารถป้องกันเครื่องจากการสูบบุหรี่
7. เครื่องกำเนิดเลเซอร์คาร์บอนไดออกไซด์กำลังสูงที่เสถียรของการไหลตามแนวแกนอย่างรวดเร็วของเรามีประสิทธิภาพสูงและสามารถถอดออกจากเครื่องตัดกลึงได้ อายุการใช้งานที่ยาวนานกว่าของเลนส์และผลการตัดที่ดีกว่าสามารถรับรู้ได้ด้วยเส้นสะท้อนที่ปิดสนิท

  • ตัวเซ็นเซอร์ความสูงจะโฟกัสโดยอัตโนมัติและเลนส์แบบโมดูลาร์สามารถเปลี่ยนได้อย่างง่ายดาย

  • เราใช้มอเตอร์เซอร์โวของแบรนด์ชื่อดัง เช่น ซีเมนส์และมิตซูบิชิ.

  • แกนสกรูบอลที่ไร้รอยต่อความแม่นยำสูง

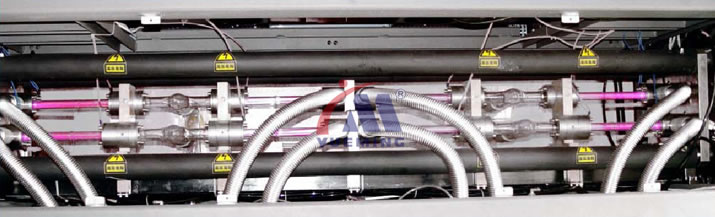

เลเซอร์คาร์บอนไดออกไซด์ไหลตามแกนเร็วกำลังสูง
1. โพรงสะท้อนเลเซอร์ของโครงสร้างเหล็กอินเวอร์ ถูกออกแบบด้วยเทคโนโลยีระดับสูญญากาศสูงทวีคูณและมีประสิทธิภาพดี
2. ชุดที่สมบูรณ์ของส่วนประกอบนิวเมติก "เอสเอ็มซี "สัญชาติญี่ปุ่น ทำงานได้ดีด้วยระบบการไหลของก๊าซตามแนวแกนที่มีเสถียรภาพ, รวดเร็วและเชื่อถือได้
3. นอกจากนี้ยังมีความผันผวนของเลเซอร์โหมดตามแนวยาวและโหมดตามแนว มันมีถึง 450 โพลาไรซ์เชิงเส้น เลนส์ของเราถูกนำไปใช้งาน ซึ่งเป็นที่รู้จักกันดีในสหรัฐอเมริกาในแบรนด์ "II-VI" ซึ่งผลิตภัณฑ์มีเสถียรภาพและมีคุณภาพ
4โมดูลที่ได้รับการออกแบบของโครงสร้างที่เหมาะสมจะสะดวกสำหรับการบำรุงรักษาและยังเป็นการกันการแตกลายเช่นเดียวกับการกันฝุ่น

ซอฟแวร์และระบบการควบคุม
1. ระบบ พีแอลซี ที่มีเสถียรภาพสูงจะควบคุมพอร์ต ยูเอสบี, การนำเข้าและส่งออกอนาล็อกได้อย่างรวดเร็ว, โมดูลาร์นำเข้าและส่งออกค่าดิจิตอลได้อย่างรวดเร็ว,
2. ซอฟต์แวร์การควบคุม, ระบบปฏิบัติการ วินโดวส์, ระบบ ซีเอ็นซี พีเอ8000เอ็นที ออกแบบเป็นพิเศษสำหรับการกลึงเลเซอร์จากการทำงานอัตโนมัติพาวเวอร์, การควบคุมกำลังเลเซอร์, ระบบติดตามอัตโนมัติแกนแซด เราประสบความสำเร็จในการสร้างเส้นทางเดินเส้นตรง(Linear interpolation), การสร้างเส้นทางเดินเส้นโค้ง(Circular interpolation), การประกอบให้พอดี, การทดแทนที่ชัดเจนอย่างเข้มงวด, การทดแทนข้อผิดพลาดสนามสกรูและอื่น ๆ พร้อมกับซอฟต์แวร์ดังกล่าวข้างต้น
3. ซอฟแวร์การเขียนโปรแกรมเฉพาะเจาะจงสำหรับการทำงานเลเซอร์เป็นฐานดอนแพลตฟอร์มCAD ซึ่งตระหนักถึงการมีปฏิสัมพันธ์ระหว่างเครื่องจักรและมนุษย และทำให้มันใช้ง่ายขึ้นสำหรับผู้ใช้ในการปรับเปลี่ยนรายละเอียดการทำงานเช่น ลำดับเส้นทาง, ทิศทางการตัด ฯลฯ
4. พารามิเตอร์การทำงานอย่างเชี่ยวชาญด้านการตัดจะทำงานเป็นข้อมูลอ้างอิงสำหรับการตัดอัตโนมัติหรือกำหนดด้วยตัวเอง นอกจากนี้ ผู้ใช้สามารถสร้างฐานข้อมูลการตัดเลเซอร์ของตัวเองตามความต้องการเฉพาะของพวกเขา

  • ระบบควบคุมการเรียงพิมพ์อัตโนมัติ
  • ระบบ พีแอลซี
  • ไอพีซี มาตรฐานและระบบโมดูลขยาย
พารามิเตอร์
พารามิเตอร์กลึง ซีเอ็นซี พารามิเตอร์เลเซอร์การไหลตามแนวแกน อื่น
รหัสสินค้า ขนาด (มม.) ความแม่นยำการวางตำแหน่ง ความแม่นยำการวางต่ำแหน่งซ้ำ ความเร็วสูงสุด รหัสสินค้า กำลังไฟ น้ำหนัก พื้นที่ชั้น
วายเอ็ม-1212 1250*1250 ±0.03 ±0.01 10 วายเอ็ม-เอฟ600 600 4000 28
วายเอ็ม1218 1800*1250 ±0.03 ±0.01 10 วายเอ็ม-เอฟ-1200 1200 4500 35
วายเอ็ม-2521 2500*1250 ±0.03 ±0.01 10 วายเอ็ม-เอฟ-1800 1800 5000 45

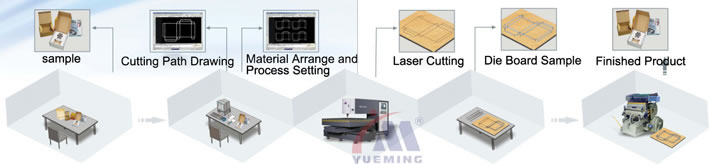

แผนผังกระบวนการผลิตการตัดเลเซอร์
