เครื่องตัดและแกะสลักแผ่นนำแสง
- ลักษณะภายนอกโดยรวมของCMA1390LG

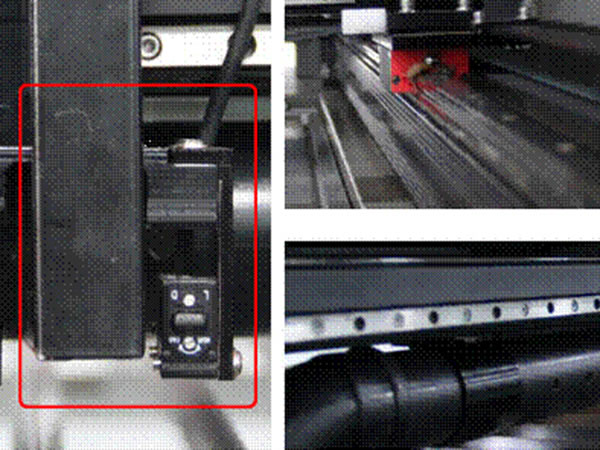

- การโฟกัสอัตโนมัติ, รางนำเชิงเส้น, ช่องทางดูดอากาศบนル

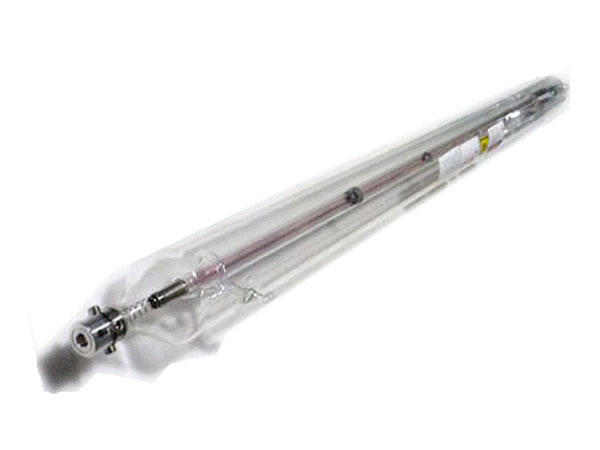

- หลอดเลเซอร์ CO2 80W

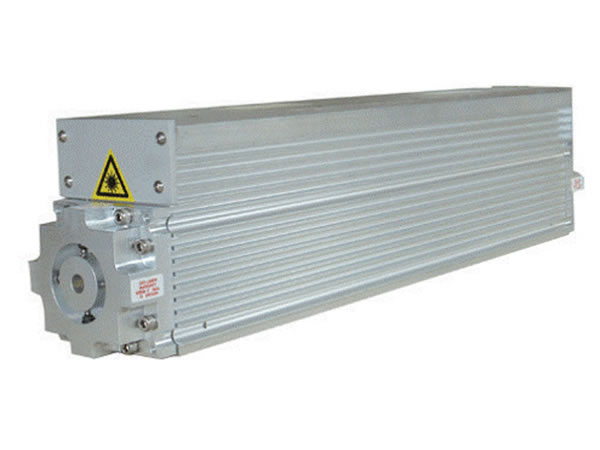

- เครื่องกำเนิดคลื่นความถี่วิทยุภายในประเทศ 50W

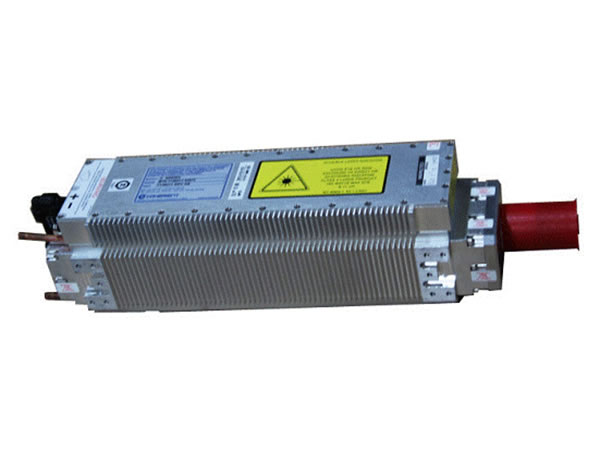

- เครื่องกำเนิดคลื่นความถี่วิทยุ Coherent 40W

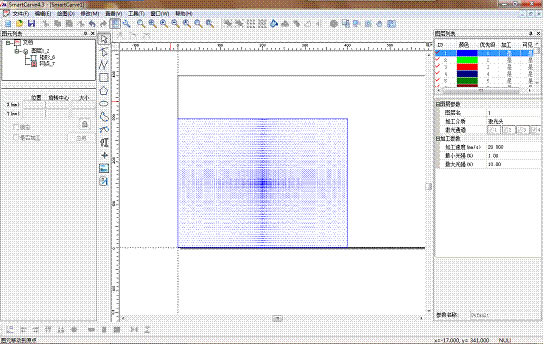

คุณสมบัติของซอฟต์แวร์
1) ซอฟต์แวร์ที่ถูกออกแบบมาเป็นพิเศษสำหรับอุตสาหกรรมแผ่นนำแสง จุดของแผ่นนำแสงสามารถสร้างขึ้นอัตโนมัติโดยผ่านซอฟต์แวร์
2) ขนาดและระยะห่างของจุดสามารถเปลี่ยนแปลงอย่างทีละน้อยและอัตโนมัติ
3) มันสนับสนุนวิธีการแปรรูปหลากหลาย รวมทั้งทำจุด บิตแมปและ วาดเส้น
4) ซอฟต์แวร์ที่เข้ากันได้กับซอฟต์แวร์การออกแบบหลัก และมันยังสามารถทำพารามิเตอร์ให้เหมาะที่สุดโดยอัตโนมัติ
5) มันมีความสามารถ ในการออกแบบแผ่นนำแสงให้มีหลายด้านข้างและวิธีการต่างๆ มานำแสง
6) มันสนับสนุนการจัดเรียงของแผ่นนำแสงแบบผิดปกติ
คุณสมบัติเครื่อง
1) เครื่องตัดและแกะสลักแผ่นนำแสงได้ใช้ระบบระบายอากาศโดยอัตโนมัติเพื่อเพิ่มทำให้สภาพแวดล้อมการทำงานดีมากขึ้น
2) มันสามารถทำการโฟกัสอัตโนมัติและปรับขนาดโฟกัสอัตโนมัติ
3) ความเรียบของโต๊ะทำงานสามารถปรับได้
4) เครื่องนี้ได้รวมฟังก์ชั่นหลากหลายด้วยกันเข้าในตัวเครื่อง รวมถึงการทำจุด การวาดเส้นการ ตัดและแกะสลัก

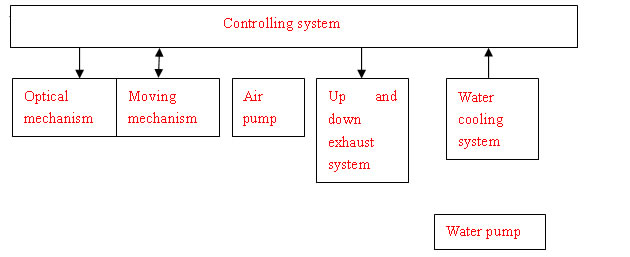

โครงสร้าง
ระบบการควบคุม
เครื่องกลไกเคลื่อน
เครื่องกลไกแสง(กลไกออปติคอล)
กลไกวิสัยทัศน์
ปั๊มลม
ปั๊มน้ำ
ระบบระบายอากาศด้านบนและด้านล่าง
พารามิเตอร์ทางเทคนิค
กำลังไฟฟ้าเลเซอร์: ≥30W
ความยาวคลื่นเลเซอร์: 10.6μm
กำลังไฟฟ้ารวม: <1.5KW
พื้นที่การแปรรูป: 1100mm×900mm
ความเร็วสูงสุด: 1000mm/s
เส้นผ่าศูนย์กลางจุด: 0.2mm
ความแม่นยำตำแหน่ง: 0.05mm
แรงดันไฟฟ้า: 220V AC 50Hz
ขนาด: 1900mm×1390mm×1170mm
| ลักษณะหลัก | องค์ประกอบ 1 | องค์ประกอบ 2 | องค์ประกอบ 3 |
| ประเภทเลเซอร์ | C40-L Coherent RF | CR-50Z ประเทศจีน RF | หลอดแก้ว 80W |
| ความยาวคลื่นเลเซอร์ | 10640nm | 10640nm | 10640nm |
| ความเร็วการกวาดของแผ่นนำแสง | 0-500mm/s | 0-400mm/s | 0-200mm/s |
| ความเร็วตัดอะคริลิก3mm | 0-9mm/s | 0-12mm/s | 0-20mm/s |
| จุดแสงโฟกัสบางสุด | 0.1mm | 0.1mm | 0.2mm |
| ความแม่นยำการวางตำแหน่งซ้ำ | ±0.05mm | ±0.05mm | ±0.05mm |
| กำลังไฟฟ้ารวม | <2.5KW | <2.5KW | <1.0KW |
| พื้นที่การทำงาน | 1100×900mm | 1100×900mm | 1100×900mm |
| พาวเวอร์ซัพพลาย | 220V/50Hz | 220V/50Hz | 220V/50Hz |
| ขนาดของตัวเครื่อง | 1900×1560×1110mm | 1900×1560×1110mm | 1900×1560×1110mm |
| น้ำหนักของเครื่อง | 350KG | 350KG | 350KG |
| อุณหภูมิ | 0 ℃ -45 ℃ (ไม่กลั่นตัว) | 0 ℃ -45 ℃ (ไม่กลั่นตัว) | 0 ℃ -45 ℃ (ไม่กลั่นตัว) |
| ความชื้น | 5%-95% | 5%-95% | 5%-95% |
| วิธีการทำความเย็น | การทำความเย็นด้วยน้ำ | การทำความเย็นด้วยน้ำ | การทำความเย็นด้วยน้ำ |
| แหล่งกำเนิดแสง | เครื่องกำเนิดคลื่นความถี่วิทยุจากอเมริกา Coherent 40W | เครื่องกำเนิดคลื่นความถี่วิทยุภายในประเทศ 50W | หลอดแก้ว 80W |
| ความถี่เลเซอร์ | 0~25KHz | 0~20KHz | |
| โหมดแสงเลเซอร์ | TEM00 | TEM00 | |
| ค่าความเสถียรของกำลังเลเซอร์ | ±5% | ±5% | ±7% |
| ความเร็วจุดสูงสุด | 500mm /s | 400mm /s | 250mm /s |
| องก์ศาการกำหนดตำแหน่ง | ยอดเยี่ยม | ดี | บานกลาง |
| เส้นผ่านศูนย์กลางการโฟกัสเล็กสุด | 0.08mm | 0.1mm | 0.2mm |
| ความเร็วการตัดสูงสุด | บานกลาง | เร็ว | เร็ว |
| วิธีการทำความเย็น | การทำความเย็นด้วยน้ำ (เข้ากันกับเครื่องทำเย็น 1600W), ความแม่นยำอุณหภูมิสามารถควบคุมถึง±0.1 ℃ | การทำความเย็นด้วยน้ำ (เข้ากันกับเครื่องทำเย็น 1600W), ความแม่นยำอุณหภูมิสามารถควบคุมถึง±0.1 ℃ | การทำความเย็นด้วยน้ำ (เข้ากันกับเครื่องทำเย็น 1000W), ความแม่นยำอุณหภูมิสามารถควบคุมถึง±0.1 ℃ |
| ระยะเวลาการใช้งาน | 25000 ชั่วโมง | 20000 ชั่วโมง | 5000 ชั่วโมง |
| ประสิทธิภาพการแปรรูป | ดี, ระยะห่างเล็กสุดที่สามารถปรับได้ 0.2mm | ดี, ระยะห่างเล็กสุดที่สามารถปรับได้ 0.25mm | ไม่ค่อยดี, ระยะห่างเล็กสุดที่สามารถปรับได้ 0.4mm |
| การบำรุงรักษา | การออกแบบต้นแบบ, การติดตั้งง่ายและความเข้มแสงมีเสถียรภาพ | ไม่ต้องการบำรุงรักษา, การติดตั้งง่ายและความเข้มแสงมีเสถียรภาพ | การติดตั้งต้องใช้เทคโนโลยีระดับมืออาชีพและความเข้มแสงจะไม่ให้มีเสถียรภาพ |
| ค่าใช้จ่าย | สูงสุด | สูง | ต่ำ |
| การรับประกันสำหรับเครื่องกำเนิดไฟฟ้า | 1 ปี | 1 ปี | 6 เดือน |
| ก๊าซชาร์จสำหรับเครื่องกำเนิดไฟฟ้า | ใช่ | ใช่ | ไม่ใช่ |
| กรอบหลัก | รายการ | องค์ประกอบ | รายละเอียด | จำนาย | ข้อสังเกต |
| หลอดเลเซอร์ | ● | C-40L | 1 | 40W การทำความเย็นด้วยน้ำ เครื่องกำเนิดคลื่นความถี่วิทยุ | |
| ○ | CR-50Z | 50W | |||
| ○ | 80W | หลอดเลเซอร์CO2 | |||
| กำลังเลเซอร์ | ● | HF1000W-s-48 | 1 | เข้ากันกับเครื่องกำเนิดไฟฟ้าที่นำเข้าจากต่างประเทศ 40W | |
| ○ | HXT-3050A | เข้ากันกับเครื่องกำเนิดความถี่ 50W | |||
| ○ | YMPS80B | เข้ากันกับ RC 80W | |||
| เครื่องขยายลำแสง | ● | 2.5 เท่า | 1 | วัสดุ: สังกะสี | |
| แผ่นสะท้อนแสง | ● | 25mm ×3mm | 3 | วัสดุ: ซิลิกอนสีทอง | |
| โฟกัส | ● | 25.4mm , f=50.8mm | 1 | |
|
| มอเตอร์ทิศทาง X | ● | ขั้นตอนข้างหน้า | 1 | |
|
| มอเตอร์ทิศทาง Y | ● | ขั้นตอนข้างหน้า | 1 | |
|
| มอเตอร์ทิศทาง Z | ● | ขั้นตอนข้างหน้า | 1 | โฟกัสสามารถปรับได้โดยอัตโนมัติ | |
| รางนำการส่ง | ● | รางนำเชิงเส้นความเร็วสูง | 4 | |
|
| สายพานส่ง | ● | สายพานซิงโครนัสแบบลวดเหล็ก | 3 | |
|
| สวิทช์รักษาความปลอดภัย | ● | |
1 | |
|
| โต๊ะทำงาน | ● | แผ่นกระดาน Strippedปรับได้(โดยเฉพาะสำหรับแผ่นนำแสง) | 1 | |
|
| เมนบอร์ดควบคุม | ● | 1.3# แผงหลัก | 1 | |
|
| ซอฟต์แวร์ปฏิบัติการ | ● | SmartCarve4.3 | 1 | WD6 softdog | |
| อะไหล่และชิ้นส่วน | ปั๊มอากาศ | ● | 220V/50Hz/135W | 1 | รหัสเครื่อง: AC0-009D |
| เครื่องทำเย็น | ● | SL-1 | 1 | เข้ากันกับเครื่องกำเนิดคลื่นความถี่วิทยุ | |
| ถังเก็บน้ำ+ ปั๊มน้ำ | ○ | 544×425×295 (ถังเก็บน้ำ) + AP5500 (ปั๊มน้ำ) | เข้ากันกับหลอดเลเซอร์ | ||
| ปั๊มลม | ● | 550W | 1 | อุปกรณ์ปล่องควันเสียด้านบน | |
| ปั๊มลม | ● | 750W | 1 | อุปกรณ์ปล่องควันเสียด้านล่าง | |
| ●องค์ประกอบมาตรฐาน ○ตัวเลือก △ สามารถเพิ่มได้ ▲สามารถใช้ร่วมกับรายการอื่นๆได้ X ไม่มีองค์ประกอบนี้ | |||||
สภาพแวดล้อมการทำงาน
1) ความชื้นอากาศ: 40%-80%, ไม่กลั่นตัว
2) สภาพแวดล้อมอุณหภูมิ: 15-30℃
3) แรงดันไฟฟ้า: AC220V, 50Hz
4) ความผันผวนของแรงดันไฟฟ้า: ± 5% หมาะสมกับกำลังไฟฟ้าสุทธิมาตรฐานสากลเ หากความผันผวนของแรงดันไฟฟ้าเกินกว่า 5% เราจะต้องเพิ่มวงจรที่มีแรงดันไฟฟ้าเสถียรภาพให้กับเครื่อง
5) สภาพแวดล้อมการทำงานของเครื่องจะต้องปลอดควันบุหรี่และไม่มีฝุ่นโลหะอีกด้วย
6) น้ำที่ทำความเย็นต้องเป็นน้ำบริสุทธิ์และกลั่นปราศจากไอออน น้ำที่ดีที่สุดคือน้ำกลั่น
7) น้ำประปาหรือน้ำแร่ที่มีแร่ธาตุจะไม่สามารถใช้ได้
วัสดุที่สามารถใช้งานได้
อะคริลิก
อุตสาหกรรมที่เหมาะใช้งานได้
แผ่นนำแสง
