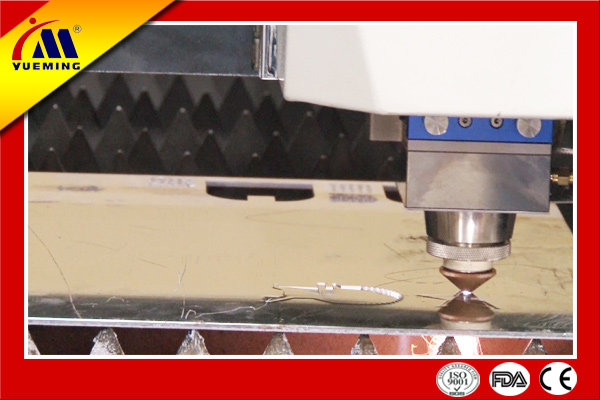

เครื่องตัดไฟเบอร์เลเซอร์แบบความเร็วสูง

ซีเอ็มเอ1530ซี-จีเอช-ดี

ลักษณะเฉพาะ
1. เครื่องตัดด้วยเลเซอร์นี้ใช้โครงสร้างไดรฟ์เซอร์โวเป็นคู่ที่มีชั้นราง มอเตอร์ที่มีความเฉื่อยสูงและแรงบิดขนาดใหญ่ เพื่อเร่งความเร็วสูงสุดถึง 1.2G ซึ่งสามารถมั่นใจได้ว่าเครื่องเลเซอร์ดำเนินงานมีความเร็วสูงและความแม่นยำสูง
2. เตียงกลึงที่เชื่อมมีความแข็งแกร่งสูง สามารถขจัดความเครียดได้อย่างมีประสิทธิภาพ
3. เครื่องกำเนิดไฟเบอร์เลเซอร์นำเข้าจากต่างประเทศ ทำให้เครื่องตัดไฟเบอร์เลเซอร์แบบความเร็วสูงของเรามีคุณภาพจุดแสงสูง การส่งออกพลังงานที่มีเสถียรภาพและการตัดที่แม่นยำ
4. ลำแสงของเครื่องตัดไฟเบอร์เลเซอร์ได้ผ่านการวิเคราะห์องค์ประกอบที่จำกัด ของโครงสร้างลำแสง ซึ่งมีน้ำหนักเบา, ความแข็งแกร่งสูง เสถียรภาพและประสิทธิภาพการทำงานแบบไดนามิกที่ดี
5. เพราะใช้ซอฟต์แวร์ตัดเลเซอร์มืออาชีพที่มีรูปแบบกราฟิกและมุมการทำงานที่ราบเรียบ เครื่องตัดเลเซอร์นี้สามารถตระหนักถึงฟังก์ชั่นการเจาะและทำเครื่องหมายมีความเร็วสูง
6. ค่าใช้จ่ายการดำเนินงานต่ำมาก บริโภคกำลังไฟฟ้าเลเซอร์ต่อชั่วโมงเพียงต้องการ 3 ~ 4 องศา เครื่องตัดเลเซอร์ความเร็วสูงของเราสามารถตัดแผ่นโลหะบางๆทุกชนิด
7. วัสดุที่ตัดได้: สแตนเลสเหล็ก, คาร์บอนเหล็ก,เหล็กชุบสังกะสี, ทองแดง, แผ่นอลูมิเนียมและวัสดุโลหะอื่น ๆ

พารามิเตอร์ทางเทคนิค
รูปแบบเครื่อง ซีเอ็มเอ1530ซี-จีเอช-ดี
ช่วงการตัด ( ความยาว × ความกว้าง ) 3000mm ×1500mm
ประเภทเลเซอร์ ไฟเบอร์เลเซอร์
กำลังเลเซอร์ 1000W ( 500W/800W/1000W/1500W/2000W )
ระบบส่ง ไดรฟ์ชั้นระหว่างราง
โหมดโหลด โต๊ะทำงานแลกเปลี่ยนคู่อัตโนมัติ
ความเร็วสูงสุด ไม่มีโหลด 120m /min
เร่งความเร็วสูงสุด 1.2G
ความแม่นยำการวางต่ำแหน่ง ±0.03mm/1000mm
ความแม่นยำการวางต่ำแหน่งซ้ำ ±0.2mm/1000mm
รูปแบบกราฟิกที่ให้การสนับสนุน PLT, DXF, DSP, AI ฯลฯ
เงื่อนไขการทำงาน 0-45 ℃ , ความชื้นการทำงาน ≤80%, ไม่กลั่นตัว
กำลังไฟฟ้าโดยรวมเครื่อง 11KW
แรงดันไฟฟ้า 380V/50Hz
น้ำหนักโดยรวม 6000Kg
ขนาดเครื่อง ( พร้อมด้วย ฝาครอบป้องกันความปลอดภัย ) 8660mm ×2750mm×1870mm
ส่วนประกอบไฮไลท์และการออกแบบ
ส่วนประกอบและการออกแบบ รูปภาพ ผลการดำเนินงาน
แร็คขับเป็นคู่ + สกรูบอล
ชั้นทำงานได้อย่างราบรื่นภายใต้ระยะทางยาว
สกรูบอลมีลักษณะเฉพาะความแม่นยำสูงทำให้พวกเขามีป
ระสิทธิภาพการตัดที่ดีที่สุด
มอเตอร์เซอร์โวที่มีประสิทธิ
ภาพสูงนำเข้าจากต่างประเทศ
ระบบเซอร์โวที่มีความเฉื่อยสูงนำเข้าจาก Yaskawa
ประเทศญี่ปุ่น ซึ่งมีการตอบสนองที่สูงที่สุดในอุตสาหกรรม มันจะสามารถลด
ระยะเวลาการตั้งให้สั้นลงอย่างมาก บรรลุความเร็วและความเร่งอยู่ภายใต้ความเร็วสูง
และยังสามารถปรับปรุงเสถียรภาพของเครื่องตัดเลเซอร์
แผนการขับซิงโครประเภทYเป็นคู่
ระบบไดรฟ์เกียร์และมอเตอร์เป็นคู่พร้อมด้วยค
านอลูมิเนียมที่มีความแข็งแรงสูง ซึ่งทำให้ความเร็วการเร่งของเครื่องเลเซอร์สูงสุดถึง 0.8G
และลดปริมาณการใช้ก๊าซอย่างมีมาก
การวิเคราะห์องค์ประกอบที่จำกัด ของโครงสร้างลำแสง
ลำแสงของเครื่องตัดไฟเบอร์เลเซอร์ได้ผ่านการวิเ
คราะห์องค์ประกอบที่จำกัด ของโครงสร้างลำแสง ซึ่งมีน้ำหนักเบา,
ความแข็งแกร่งสูง เสถียรภาพและประสิทธิภาพการทำงานแบบไดนามิกที่ดี มันเหมาะใช้งา
นมากสำหรับการตัดเลเซอร์ความเร็วสูงและความแม่นยำสูง
ไฟเบอร์เลเซอร์
ความยาวคลื่น: 1070~1090nm
คุณภาพของลำแสง: TEM00 (M2< 1.4)

ไฟเบอร์เลเซอร์นี้สามารถทำงานได้โดยไม่ต้องบำรุงรักษา
อายุการใช้งานไดโอดปั๊มเป็นมากกว่า 100,000 ชั่วโมง
การส่งไฟเบอร์แสงโหมดเดียวดีกว่าโหมดจุดแสง และมีประสิทธิภาพการตัดดีกว่าเช่นเดียวกัน มันถูกนำไปใช้สำหรับการตัดโลหะ
ระบบโฟกัสอัตโ
นมัติแบบไดนามิกสูง
เนื่องจากใช้ระบบควบคุมห่วงปิดเป็นคู่ (ความเร็วและตำแหน่ง)
มาควบคุมตัวเก็บประจุการตัดเลเซอร์ ทำให้มีลักษณะเฉพาะการตอบสนองแบบ
ไดนามิกความแม่นยำสูง และดำเนินงานได้อย่างมีความเร็วสูงตามต่อไป
ชิ้นส่วนที่เคลื่อนไหวมีคว
ามแม่นยำ
เกียร์และระบบไดรฟ์ชั้นนำเข้าจากต่างประเทศ ทำให้การขับได้ความเร็วสูงและมีความแม่นยำสูง

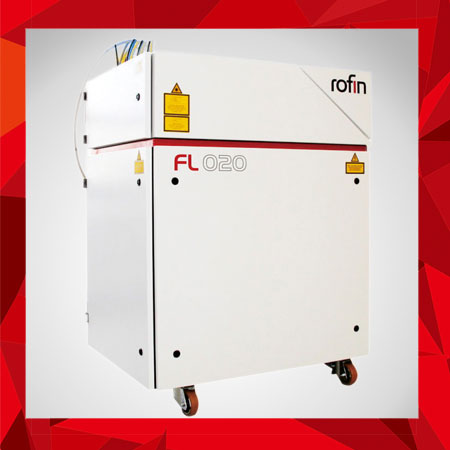

เครื่องเลเซอร์ไฟเบอร์
1. ความยาวคลื่น: 1070~1090นาโนเมตร
2. คุณภาพลำแสง: ทีอีเอ็ม00 (M2<1.4)
3. อายุการใช้งานของไดโอดปั๊ม: มากกว่า 100,000 ชั่วโมง
4. การบำรุงรักษา- การดำเนินงานฟรี
5. การส่งผ่านเส้นใยโหมดเดี่ยว
6. โหมดลำแสงและประสิทธิภาพการตัดที่ดีที่สุด
7. มีความเชี่ยวชาญในการตัดโลหะ

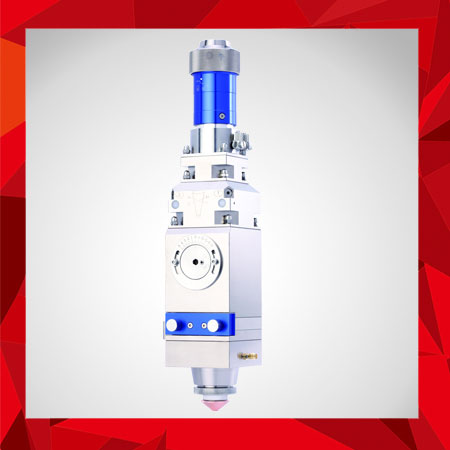

ระบบโฟกัสอัตโนมัติมาพร้อมกับช่วงไดนามิกสูง
1. ควบคุมคาปาซิทิฟ, หัวตัดเลเซอร์ขับเคลื่อนเซอร์โวโดยการปิดตำแหน่งและลูปความเร็ว
2. ตอบสนองแบบไดนามิกอย่างรวดเร็วและแม่นยำสูง
3. สนับสนุนการยกระดับก้าวกระโดดและยกขึ้นอย่างรวดเร็ว

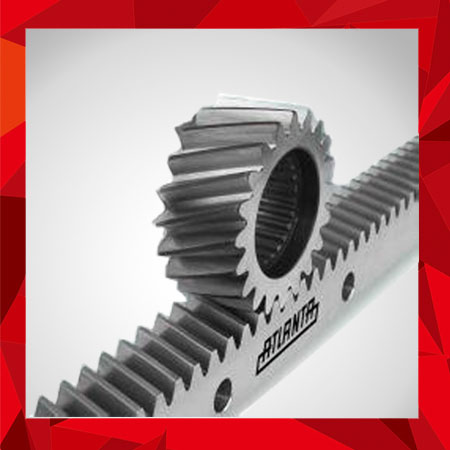

โมดูลการเคลื่อนไหวมีประสิทธิภาพและแม่นยำสูง
โครงที่ทนต่อการสึกหรอและระบบขับเคลื่อนเฟืองสามารถแก้ปัญหาความผันผวนที่เกิดจากความเร็วสูงในการดำเนินงานระยะยาว มันตระหนักถึงความเร็วสูงและการส่งผ่านอย่างแม่นยำ

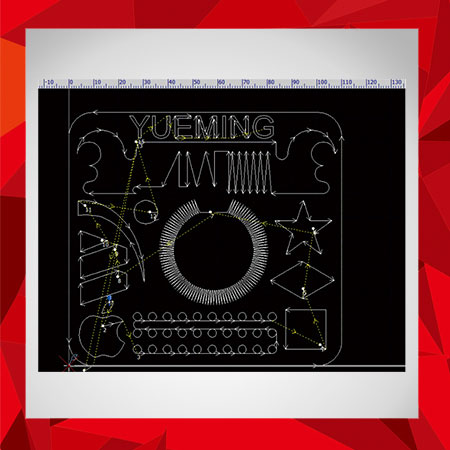

ซอฟแวร์ควบคุมการตัดแผ่นเหล็กความหนาต่ำอย่างมืออาชีพ
1.นำอัลกอริทึมการทำผิวเรียบปรับตัวเอง เพื่อเพิ่มประสิทธิภาพการตัดเส้นโดยอัตโนมัติ
2.ฟังก์ชั่นการติดตามผลของขอบอัตโนมัติ
3.นำอัลกอริทึมเส้นโค้งเบซิเยร์เพื่อให้ความโค้งมีประสิทธิภาพสูงและยังป้องกันความเสียหายที่เกิดจากการผลิตที่เกิดความร้อน

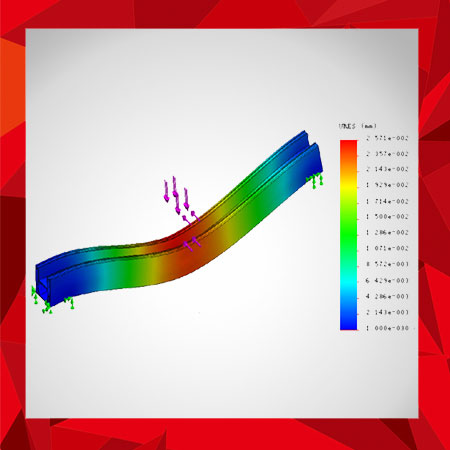

การวิเคราะห์องค์ประกอบของโครงสร้างขวาง
1. การวิเคราะห์องค์ประกอบและการเพิ่มประสิทธิภาพถูกสร้างแบบขวางเพื่อให้ได้คุณสมบัติแบบไดนามิกที่ดีที่สุด: น้ำหนักต่ำสุด, ความแข็งแกร่งของโครงสร้างที่ดีที่สุด, ความเร็วในการทำงานสูงสุดและตอบสนองแบบไดนามิกที่ดีขึ้น
2. เหมาะสำหรับการตัดเลเซอร์ที่แม่นยำและความเร็วสูง

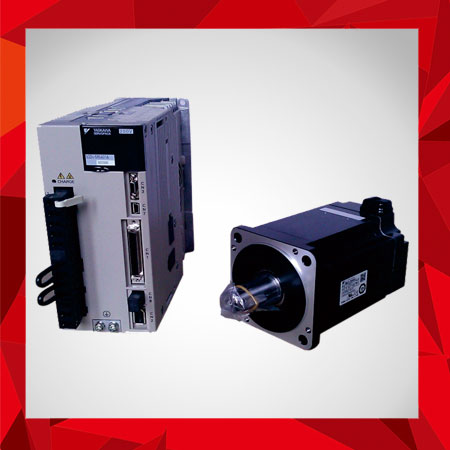

มอเตอร์เซอร์โวที่มีประสิทธิภาพสูง
ระบบเซอร์โวความเฉื่อยสูงเยสกาว่าสัญชาติญี่ปุ่นสามารถให้การตอบสนองเครื่องขยายเสียงที่ดีที่สุด, การควบคุมความเร็วที่มีประสิทธิภาพและเสถียรภาพสูงสุด ซึ่งส่งผลให้การตั้งเวลาน้อยที่สุด

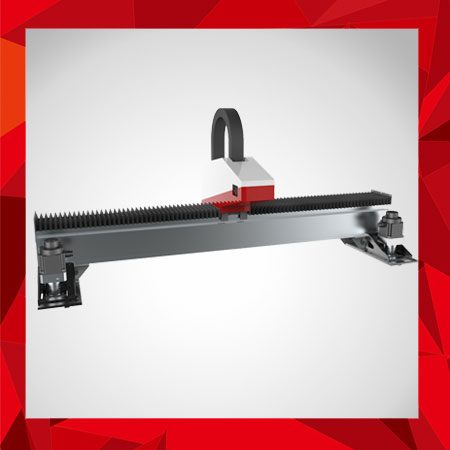

โซลูชั่นขับเคลื่อนมอเตอร์คู่พร้อมกันของแกน วาย
1. ซิงโครเฟืองคู่ มอเตอร์คู่ ขับเคลื่อนระบบ
ด้วยการวางตัวขวางของลูมิเนียมอัลลอยที่แข็งแรงสูง
2. อัตราเร่งสูงสุด: 1.0G
3. ทำให้เกิดประสิทธิภาพการผลิตสูงเป็นพิเศษและลดปริมาณการใช้ก๊าซลงอย่างมาก

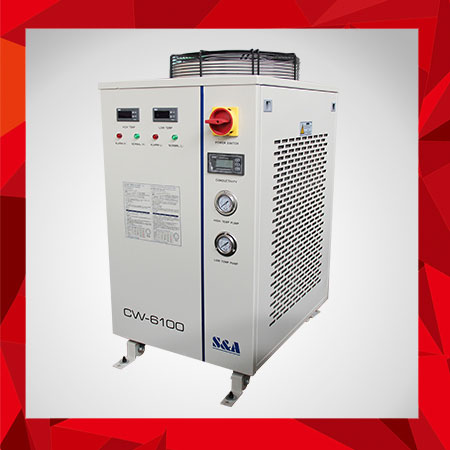

หน่วยทำความเย็น
1. ระบบทำความเย็นน้ำอัจฉริยะที่สามารถใช้ได้กับช่วงอุณหภูมิคู่
2. ฟังก์ชั่นการเตือนความปลอดภัย
รวมถึง การเตือนอุณหภูมิสูง, การป้องกันการไหล, การป้องกันระดับน้ำ ฯลฯ
3. อุปกรณ์นี้รับประกันได้ว่าจะทำงานได้ตามปกติแม้จะอยู่ในสภาพแวดล้อมที่ร้อนและชื้น

เครื่องอำนวยความสะดวกระดับโลก
เพื่อให้มั่นใจในระดับชั้นนำของโลก เราไม่เคยหยุดพักในการปรับปรุงคุณภาพของผลิตภัณฑ์และความแม่นยำในการผลิต ในช่วงไม่กี่ปีที่ผ่านมาเราได้ลงทุนอย่างมากในการอำนวยความสะดวกในการตัดขอบหลากหลายแบบ ดังต่อไปนี้:

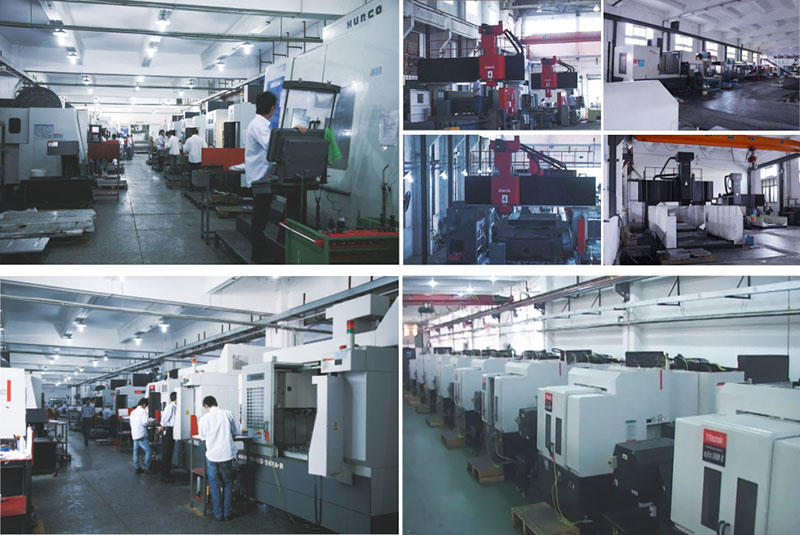

1. ศูนย์เครื่องจักรที่แม่นยำขนาดใหญ่ซื้อจาก HUNCO, OKUMA, AMADA, MAZAK และ AWEA
2. เครื่องวัดสามมิติWENZEL สัญชาติ เยอรมัน
3. เครื่องสร้างสมดุลแบบไดนามิก HOFMANN สัญชาติอเมริกัน
4. เครื่องเลเซอร์และระบบบอลบาร์ RENISHAW สัญชาติอังกฤษ
5. เครื่องอินเตอร์เฟอโรเลเซอร์, เครื่องวัดมุม, กล้องขยาย, เครื่องตรวจจับอัลตราโซนิก, เครื่องวิเคราะห์อินฟราเรด และ เครื่องอำนวยความสะดวกการทดสอบขั้นสูงอื่นๆ

คอลเลกชันที่กว้างของเครื่องอำนวยความสะดวกชั้นเยี่ยมและความสามารถพิเศษช่วยให้ Yueming ไม่เพียง แต่จะปรับปรุงประสิทธิภาพการผลิตอย่างต่อเนื่อง แต่ยังยืนอยู่ในการแข่งขันในตลาด

กำลังการผลิตชั้นนำระดับโลก
เครื่องอำนวยความสะดวกในการทดสอบ

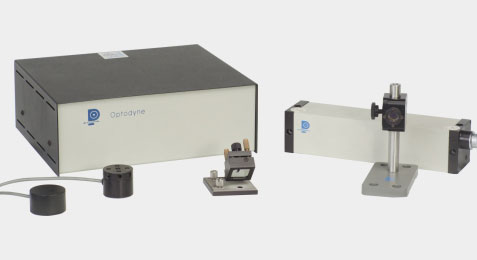

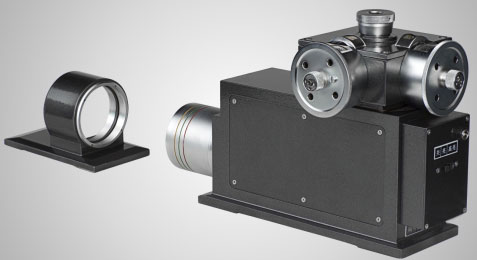

เครื่องมือวัดเลเซอร์ OPTODYNE สัญชาติอเมริกัน เครื่องวัดมุมอัตโนมัติ(Autocollimator)ความแม่นยำสูงสองทิศทาง

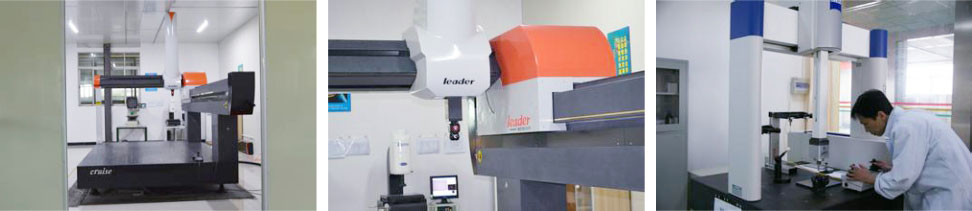

เครื่องวัดสามมิติช่วยในการวัดขนาดของชิ้นงานที่มีความซับซ้อน มันสามารถให้ความแม่นยำและเป็นไปตามมาตรฐานที่เกี่ยวข้องกับการออกแบบอยู่ในระดับที่สูงเป็นพิเศษ
