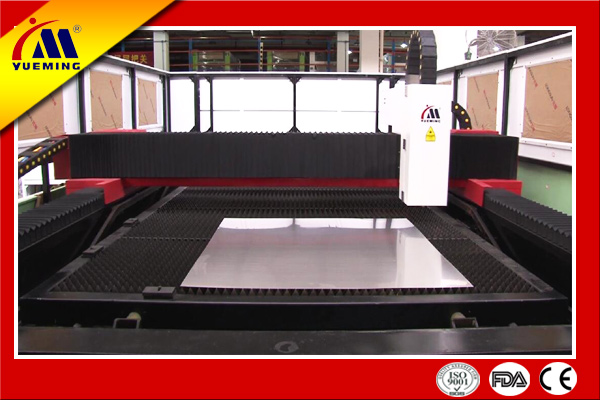

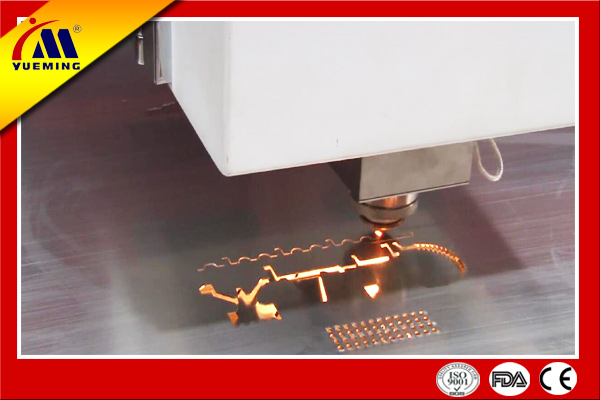

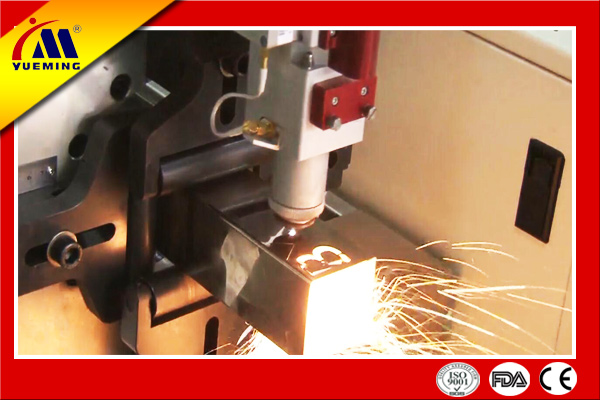

เครื่องตัดเลเซอร์ไฟเบอร์สำหรับโลหะท่อและแผ่น,

ซีเอ็มเอ1530ซี-จี -ซี

เครื่องตัดเลเซอร์ไฟเบอร์ซีเอ็มเอ1530ซี-จี –ซี เหมาะสำหรับโลหะท่อและแผ่น ซึ่งสามารถกำหนดค่าความยาวของท่อเมื่อใช้เป็นเครื่องตัดระนาบ หรือใช้สำหรับการตัดสี่เหลี่ยม / ท่อกลม 3M และ 6M นอกจากนี้ มันยังสามารถให้อัตราส่วนด้านราคาที่มีประสิทธิภาพสูงสุดสำหรับการผลิตโลหะแผ่นที่หลากหลาย

คุณสมบัติการทำงาน
1.เครื่องเลเซอร์ตัดไฟเบอร์การทำงานหลากหลายและการใช้งานได้สูงเหมาะสำหรับการตัดระนาบเช่นเดียวกับการผลิตท่อสี่เหลี่ยม, ท่อกลม และท่อรูปไข่
2.แร็คและเฟืองตัวเล็กของระบบการขับเคลื่อนมอเตอร์คู่ประเภทแกนทริถูกนำเข้าจากประเทศเยอรมนี ส่งผลในประสิทธิภาพการตัดที่โดดเด่นและความเสถียรภาพที่ยอดเยี่ยม
3.ระบบยึดจุดศูนย์กลางด้วยตัวเองถูกออกแบบมาสำหรับการลำเลียงท่อที่ราบรื่น จึงมั่นใจได้ว่าผลิตภัณฑ์มีคุณภาพและมีความแม่นยำสูง.
4.ทุกมิติมีการประมวลผลได้อย่างแม่นยำ เครื่องตัดโลหะแผ่นนี้สามารถเปลี่ยนอุปกรณ์การผลิตแบบดั้งเดิมที่ตอบสนองการตัดเลื่อย, การเจาะและความต้องการของโปรแกรมอื่น ๆของคุณ
5.ท่อรูปอานม้าสนับสนุนให้เฟรมมีขนาดที่แม่นยำ เพื่อให้แน่ใจว่าได้รูปแบบขนาด 6 เมตรท่อยาว

พารามิเตอร์ทางเทคนิค
รุ่น เครื่องตัดเลเซอร์ไฟเบอร์สำหรับโลหะท่อและแผ่น, ซีเอ็มเอ1530ซี-จี -ซี
ช่วงการตัดระนาบ(ยาว×กว้าง) 3000มม.×1500มม.
ความยาวท่อสูงสุด (ตัวเลือกl) 3000มม. หรือ 6000มม.
ช่วงการตัดท่อ (กำหนดเอง) ท่อกลม ф20มม.~ф120มม., ท่อสี่เหลี่ยมф20มม.~80มม.
ประเภทเลเซอร์ เลเซอร์ไฟเบอร์
กำลังเลเซอร์(ตัวเลือก) 500วัตต์~2000วัตต์
ระบบขับเคลื่อน ประเภทแกนทริ, แร็คและเฟืองตัวเล็ก, ขับเคลื่อนมอเตอร์คู่
ระบบตัดท่อ (ตัวเลือก) สามารถใช้ได้
ความเร็วสูงสุด 60ม./นาที
ความเร่งสูงสุด 0.8G
ความถูกต้องแม่นยำของตำแหน่ง ±0.15มม./1000มม.
ความถูกต้องแม่นยำของตำแหน่งซ้ำ ±0.1มม./1000มม.
รูปแบบกราฟิกที่สนับสนุน CAD, DXF, ฯลฯ
สภาพแวดล้อมการทำงาน 0-40℃ ความชื้น≤ 80%, ไม่มีการกลั่นตัว
กำลังเครื่อง 10กิโลวัตต์
แหล่งจ่ายไฟ 3-ช่วง 380โวลต์/50เฮิร์ตซ์
น้ำหนักรวม 6000กิโลกรัม
ขนาดรวมโดยมประมาณ (รวมถึงเครื่องตัดท่อ 3 เมตร) 5480มม.×2900มม.×1740มม.
ขนาดรวมโดยมประมาณ (รวมถึงเครื่องตัดท่อ 6 เมตร) 7480มม.×2900มม.×1740มม.
อุปกรณ์ที่เกี่ยวข้อง

วัสดุที่เหมาะสม
เครื่องตัดท่อ ส่วนใหญ่ถูกใช้สำหรับการตัดอย่างรวดเร็วของเหล็กคาร์บอน, สแตนเลส, อลูมิเนียมอัลลอย, โลหะผสมไททาเนียม ,แผ่นสังกะสี, แผ่นเคลือบอลูมิเนียม-สังกะสี, ทองเหลือง, ทองแดงและโลหะอื่น ๆ

การประยุกต์ใช้งาน
ระบบการตัดเหมาะสำหรับการใช้งานในอุตสาหกรรมการผลิตที่หลากหลาย เช่น ท่อ,โลหะแผ่น, อะไหล่รถยนต์, ลิฟท์, ตู้อุปกรณ์, ของขวัญงานฝีมือ, การแปรรูปโลหะ, การตกแต่ง, งานโฆษณา ฯลฯ

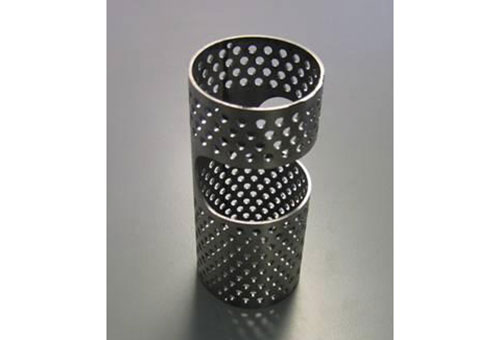

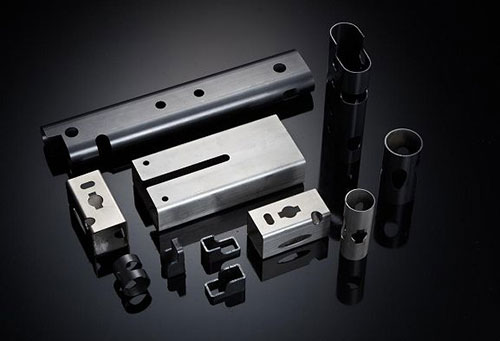

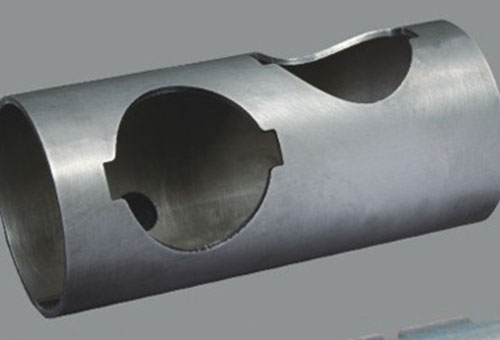

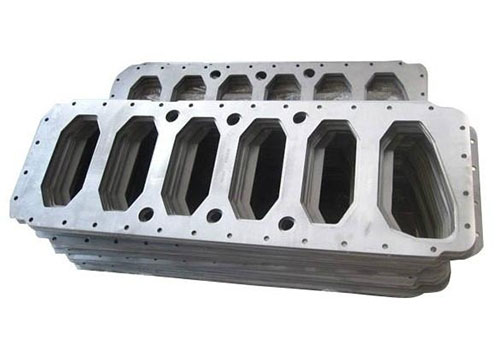

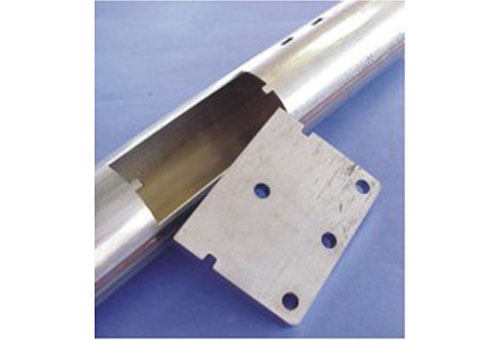

ตัวอย่างที่เกี่ยวข้อง

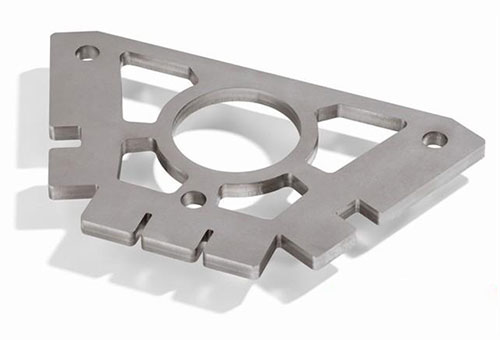

ท่อสแตนเลสตัดด้วยเลเซอร์ ท่อเจาะด้วยเลเซอร์ แผ่นสแตนเลสตัดด้วยเลเซอร์
ท่อตัดด้วยเลเซอร์ แผ่นเหล็กหนาตัดด้วยเลเซอร์ ท่อโลหะตัดด้วยเลเซอร์
เครื่องเลเซอร์ไฟเบอร์
1. ความยาวคลื่น: 1070~1090นาโนเมตร
2. คุณภาพลำแสง: ทีอีเอ็ม00 (M2<1.4)
3. อายุการใช้งานของไดโอดปั๊ม: มากกว่า 100,000 ชั่วโมง
4. การบำรุงรักษา- การดำเนินงานฟรี
5. การส่งผ่านเส้นใยโหมดเดี่ยว
6. โหมดลำแสงและประสิทธิภาพการตัดที่ดีที่สุด
7. มีความเชี่ยวชาญในการตัดโลหะ
ระบบโฟกัสอัตโนมัติมาพร้อมกับช่วงไดนามิกสูง
1. ควบคุมคาปาซิทิฟ, หัวตัดเลเซอร์ขับเคลื่อนเซอร์โวโดยการปิดตำแหน่งและลูปความเร็ว
2. ตอบสนองแบบไดนามิกอย่างรวดเร็วและแม่นยำสูง
3. สนับสนุนการยกระดับก้าวกระโดดและยกขึ้นอย่างรวดเร็ว
โมดูลการเคลื่อนไหวมีประสิทธิภาพและแม่นยำสูง
โครงที่ทนต่อการสึกหรอและระบบขับเคลื่อนเฟืองสามารถแก้ปัญหาความผันผวนที่เกิดจากความเร็วสูงในการดำเนินงานระยะยาว มันตระหนักถึงความเร็วสูงและการส่งผ่านอย่างแม่นยำ
ซอฟแวร์ควบคุมการตัดแผ่นเหล็กความหนาต่ำอย่างมืออาชีพ
1.นำอัลกอริทึมการทำผิวเรียบปรับตัวเอง เพื่อเพิ่มประสิทธิภาพการตัดเส้นโดยอัตโนมัติ
2.ฟังก์ชั่นการติดตามผลของขอบอัตโนมัติ
3.นำอัลกอริทึมเส้นโค้งเบซิเยร์เพื่อให้ความโค้งมีประสิทธิภาพสูงและยังป้องกันความเสียหายที่เกิดจากการผลิตที่เกิดความร้อน
การวิเคราะห์องค์ประกอบของโครงสร้างขวาง
1. การวิเคราะห์องค์ประกอบและการเพิ่มประสิทธิภาพถูกสร้างแบบขวางเพื่อให้ได้คุณสมบัติแบบไดนามิกที่ดีที่สุด: น้ำหนักต่ำสุด, ความแข็งแกร่งของโครงสร้างที่ดีที่สุด, ความเร็วในการทำงานสูงสุดและตอบสนองแบบไดนามิกที่ดีขึ้น
2. เหมาะสำหรับการตัดเลเซอร์ที่แม่นยำและความเร็วสูง
มอเตอร์เซอร์โวที่มีประสิทธิภาพสูง
ระบบเซอร์โวความเฉื่อยสูงเยสกาว่าสัญชาติญี่ปุ่นสามารถให้การตอบสนองเครื่องขยายเสียงที่ดีที่สุด, การควบคุมความเร็วที่มีประสิทธิภาพและเสถียรภาพสูงสุด ซึ่งส่งผลให้การตั้งเวลาน้อยที่สุด
โซลูชั่นขับเคลื่อนมอเตอร์คู่พร้อมกันของแกน วาย
1. ซิงโครเฟืองคู่ มอเตอร์คู่ ขับเคลื่อนระบบ
ด้วยการวางตัวขวางของลูมิเนียมอัลลอยที่แข็งแรงสูง
2. อัตราเร่งสูงสุด: 1.0G
3. ทำให้เกิดประสิทธิภาพการผลิตสูงเป็นพิเศษและลดปริมาณการใช้ก๊าซลงอย่างมาก
หน่วยทำความเย็น
1. ระบบทำความเย็นน้ำอัจฉริยะที่สามารถใช้ได้กับช่วงอุณหภูมิคู่
2. ฟังก์ชั่นการเตือนความปลอดภัย
รวมถึง การเตือนอุณหภูมิสูง, การป้องกันการไหล, การป้องกันระดับน้ำ ฯลฯ
3. อุปกรณ์นี้รับประกันได้ว่าจะทำงานได้ตามปกติแม้จะอยู่ในสภาพแวดล้อมที่ร้อนและชื้น

เครื่องอำนวยความสะดวกระดับโลก
เพื่อให้มั่นใจในระดับชั้นนำของโลก เราไม่เคยหยุดพักในการปรับปรุงคุณภาพของผลิตภัณฑ์และความแม่นยำในการผลิต ในช่วงไม่กี่ปีที่ผ่านมาเราได้ลงทุนอย่างมากในการอำนวยความสะดวกในการตัดขอบหลากหลายแบบ ดังต่อไปนี้:
1. ศูนย์เครื่องจักรที่แม่นยำขนาดใหญ่ซื้อจาก HUNCO, OKUMA, AMADA, MAZAK และ AWEA
2. เครื่องวัดสามมิติWENZEL สัญชาติ เยอรมัน
3. เครื่องสร้างสมดุลแบบไดนามิก HOFMANN สัญชาติอเมริกัน
4. เครื่องเลเซอร์และระบบบอลบาร์ RENISHAW สัญชาติอังกฤษ
5. เครื่องอินเตอร์เฟอโรเลเซอร์, เครื่องวัดมุม, กล้องขยาย, เครื่องตรวจจับอัลตราโซนิก, เครื่องวิเคราะห์อินฟราเรด และ เครื่องอำนวยความสะดวกการทดสอบขั้นสูงอื่นๆ

คอลเลกชันที่กว้างของเครื่องอำนวยความสะดวกชั้นเยี่ยมและความสามารถพิเศษช่วยให้ Yueming ไม่เพียง แต่จะปรับปรุงประสิทธิภาพการผลิตอย่างต่อเนื่อง แต่ยังยืนอยู่ในการแข่งขันในตลาด

กำลังการผลิตชั้นนำระดับโลก
เครื่องอำนวยความสะดวกในการทดสอบ
เครื่องมือวัดเลเซอร์ OPTODYNE สัญชาติอเมริกัน เครื่องวัดมุมอัตโนมัติ(Autocollimator)ความแม่นยำสูงสองทิศทาง
เครื่องวัดสามมิติช่วยในการวัดขนาดของชิ้นงานที่มีความซับซ้อน มันสามารถให้ความแม่นยำและเป็นไปตามมาตรฐานที่เกี่ยวข้องกับการออกแบบอยู่ในระดับที่สูงเป็นพิเศษ
